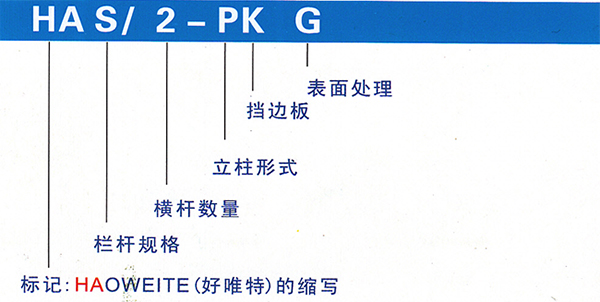

球接欄桿型號表示方法

欄桿規格：S表示標準型,，E表示經濟型
橫桿數量：1表示一條橫桿，2表示二條橫桿,，3表示三條橫桿,，……
立柱形式：按立柱形式圖相應表明型號
擋邊板：需要擋邊板標注“K”，不需要擋邊板不標注
表面處理：G表示熱浸鋅,，P表示浸漆,，J表示機械拋光，E表示電化學拋光,，U表示不處理（可略寫）

欄桿規格尺寸表

注明：
1,、鋼管尺寸：上表中括號前是碳鋼的尺寸，括號內是不銹鋼的尺寸,。終以雙方確認后的設計圖為準,。
2、立柱間距：主要有1000,，,100,1500三種,。
3,、欄桿高度：
（1）雙桿：
A、水平欄桿：扶手的小高度為1100mm,；
B,、樓梯斜欄桿：扶手的垂直高度小為900mm；
（2）三桿：通常為1200mm,；
（3）單桿或三桿以上按設計,；
4、橫桿與立柱的連接方法：
<1>一般采用焊接固定的方法,，焊位處做局部防銹處理,。
<2> 也可用緊定螺釘或銷釘固定，安裝是需現場配鉆相應的安裝,。
5、若客戶為節省成本二降低欄桿高度,，減少鋼管厚度或增大主柱間距離,，由此造成的一切后果本公司不予負責。

立柱形式

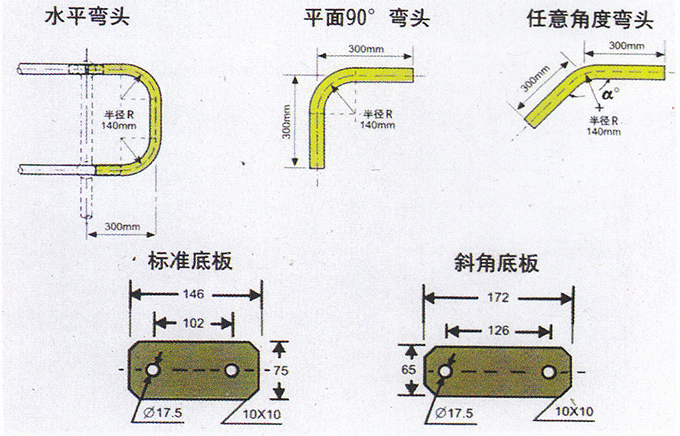

彎頭與底板形式

注明：底板僅在需要時才進行倒角
